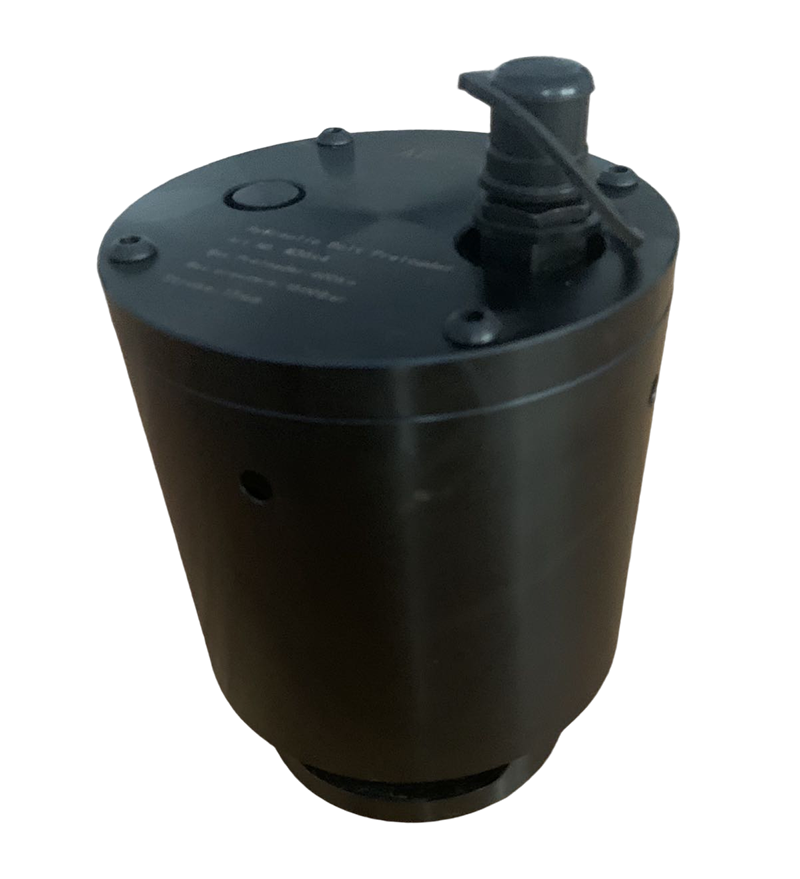

ZTF单级复位型

简介：

原理：借助超高压泵提供的液压源，利用材料允许的弹性幅度，将螺栓拉伸，达到紧固和拆卸螺栓的目的。另外也可以作为液压过盈连接施加轴向力的装置，进行顶压安装。特别是在污染严重或空间受到限制的工况环境中，采用液压拉伸装置是其他任何工具难以替代的，是大中型机械产品组装和设备维修的理想工艺装备。产品特点：1.使用纯拉力直接拉长螺栓，对联接的接触面无摩擦损伤，是精确控制螺栓预紧力的有效方法。2.采用活塞自动复位设计，适合频繁使用3.适用于单规格螺栓拉伸。具有重量轻、精度高、体积小、结构紧凑等特点，多个拉伸器可同时使用。4.可配置手动液压泵、气动液压泵、电动液压泵等动力源。材料材质：42CrMo密封系统：采用台湾组合式密封工作介质：32#或46#抗磨液压油工作压力：150MPa。主要技术参数：型号螺纹规格拉伸力尺寸（mm)(mm)(KN)MInchABCDEFZTF020M2051/64200425265192094ZTF024M2412904960782224102ZTF027M271-1/83805567862527108ZTF030M301-1/84606174972730106ZTF033M331-1/457066811072933114ZTF036M361-3/867071901173236118ZTF039M391-1/280077961273439125ZTF042M421-5/8920831021373742134ZTF045M451-3/41080891101483945135ZTF048M481-7/81220941161584248140ZTF052M52214501021281694652151ZTF056M562-1/416801061351764956158ZTF060M602-3/820101141421995260167ZTF064M642-1/222101201512115564172ZTF068M682-3/426001241552285868180ZTF072M722-1/228801301682386272186ZTF080M803-1/436101421882676880202ZTF090M903-1/246501602103007790220ZTF100M1004583017823734085100240卓泰液压出品的液压拉伸器均含有压力限位标识

24小时咨询服务热线

150-6112-2566

在线留言

联系我们

详细说明

ZTF单级复位2

原理：

借助超高压泵提供的液压源，利用材料允许的弹性幅度，将螺栓拉伸，达到紧固和拆卸螺栓的目的。另外也可以作为液压过盈连接施加轴向力的装置，进行顶压安装。特别是在污染严重或空间受到限制的工况环境中，采用液压拉伸装置是其他任何工具难以替代的，是大中型机械产品组装和设备维修的理想工艺装备。

产品特点：

1.使用纯拉力直接拉长螺栓，对联接的接触面无摩擦损伤，是精确控制螺栓预紧力的有效方法。

2.采用活塞自动复位设计，适合频繁使用

3.适用于单规格螺栓拉伸。具有重量轻、精度高、体积小、结构紧凑等特点，多个拉伸器可同时使用。

4.可配置手动液压泵、气动液压泵、电动液压泵等动力源。

材料材质：42CrMo

密封系统：采用台湾组合式密封

工作介质：32#或46#抗磨液压油

工作压力：150MPa。

主要技术参数：

型号	螺纹规格		拉伸力	尺寸（mm)
	(mm)		(KN)	尺寸（mm)
	M	Inch		A	B	C	D	E	F
ZTF020	M20	51/64	200	42	52	65	19	20	94
ZTF 024	M24	1	290	49	60	78	22	24	102
ZTF 027	M27	1-1/8	380	55	67	86	25	27	108
ZTF030	M30	1-1/8	460	61	74	97	27	30	106
ZTF033	M33	1-1/4	570	66	81	107	29	33	114
ZTF036	M36	1-3/8	670	71	90	117	32	36	118
ZTF039	M39	1-1/2	800	77	96	127	34	39	125
ZTF042	M42	1-5/8	920	83	102	137	37	42	134
ZTF045	M45	1-3/4	1080	89	110	148	39	45	135
ZTF048	M48	1-7/8	1220	94	116	158	42	48	140
ZTF052	M52	2	1450	102	128	169	46	52	151
ZTF056	M56	2-1/4	1680	106	135	176	49	56	158
ZTF060	M60	2-3/8	2010	114	142	199	52	60	167
ZTF064	M64	2-1/2	2210	120	151	211	55	64	172
ZTF068	M68	2-3/4	2600	124	155	228	58	68	180
ZTF072	M72	2-1/2	2880	130	168	238	62	72	186
ZTF080	M80	3-1/4	3610	142	188	267	68	80	202
ZTF090	M90	3-1/2	4650	160	210	300	77	90	220
ZTF100	M100	4	5830	178	237	340	85	100	240

卓泰液压出品的液压拉伸器均含有压力限位标识
