浅论船用液压拉伸器操作经验

发布作者:卓泰液压 浏览次数:464 发布时间:2023-04-25
浅论船用液压拉伸器操作经验

1 结构及工作原理

液压拉伸器借助液压泵提供的液压源,根据材料的抗拉强度、屈服极限、伸长率等决定拉伸力,利用液压油作用在液压拉伸器上产生的伸张力,使被施加力的螺栓在其弹性变形的范围内被拉长,螺栓直径轻微变形,从而使螺母轻松旋入,当液压油泄压后,螺杆恢复变形,在螺杆和螺母内应力作用下将连接件紧固在一起。同样的原理,螺杆在被拉伸后,旋出螺母,消除液压油泄压后螺杆和螺母内应力,达到轻松拆卸螺母的目的。

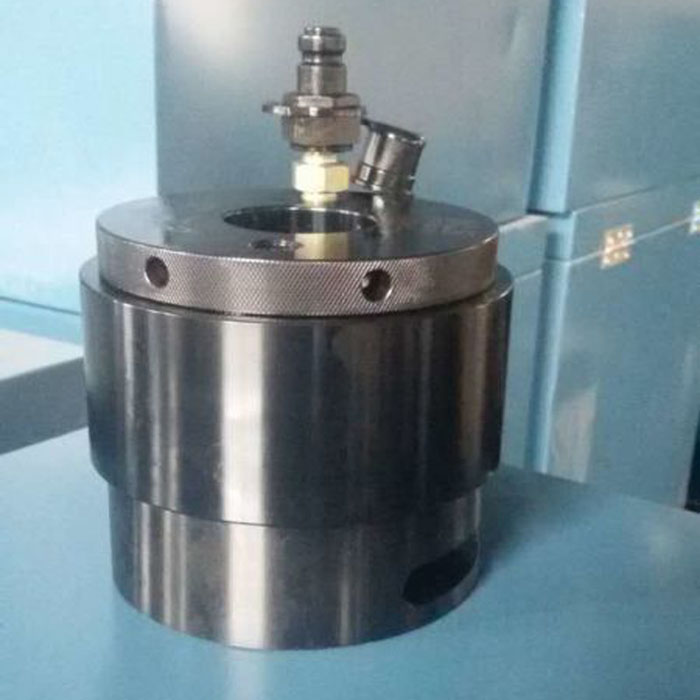

液压拉伸器一般有液压泵、高压软管、分配器和拉伸器组成。液压泵是提供高压液压油的动力源,一般有气动和手动两种驱动方式;高压软管用于连接液压泵和拉伸器;分配器可以实现一台液压泵连接驱动多个拉伸器;拉伸器是实现螺杆拉伸的执行元件,主要由活塞缸、活塞、支撑环、带止回功能的油管快速接头、放气螺钉、限位块、拨杆等组成。见下图。

浅论船用液压拉伸器操作经验

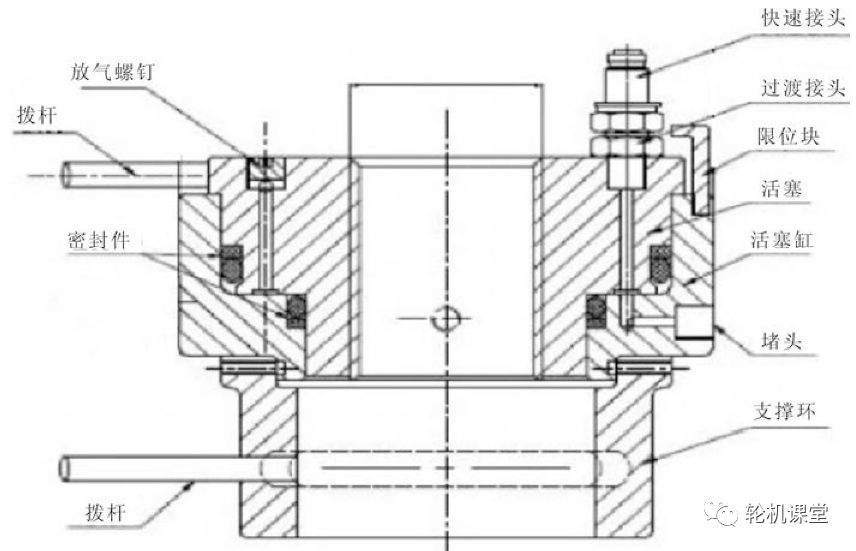

普通液压拉伸器结构简图

2 液压拉伸器的使用与维护1

2.1 使用液压拉伸器拆卸螺母

1)安装液压拉伸器前应确保紧固件表面平整并无油漆、金属垫片等杂物,如果支撑环不能平放很容易导致液压拉伸器的损坏;

2)将支撑环及拉伸器安装到液压螺栓上,连接高压软管,打开液压泵泄放阀,用拨杆将拉伸器顺时针方向旋紧以将拉伸器压回低位,保持充足的工作行程,然后将拉伸器逆时针旋出3/4~1圈,防止因液压螺母旋松,螺杆收缩将拉伸器锁紧而无法拆下。拉伸器旋出过少,不足以弥补螺杆收缩量,也会造成拉伸器锁紧而无法拆下,旋出过多容易造成拉伸器超出工作行程;

3)检查调整支撑环工作口,至方便人员操作的方向;

4)液压泵开始泵压后,查看每个拉伸器升程是否正常。如有拉伸器不正常工作或漏油,应检查并正确连接高压软管或更换拉伸器;

5)压力达到拆卸规定值后,用拨杆逆时针方向旋松螺母,注意旋松4~6个眼即可,松的少会造成螺杆恢复变形后螺母再次锁紧,松的过多又会造成螺母与拉伸器锁紧,无法拆下拉伸器;

6)当所有螺母都旋松后,液压泵即可泄压,泄压后用拨杆拨动螺母确认可以自由松动,可以拆下拉伸器,移除高压软管,卸下拉伸器及螺母。

2.2 使用液压拉伸器安装螺母

1)将液压螺母安装到螺杆上,并手动旋紧,注意液压螺母的拨孔位置不在中间的,要区分上下方向,防止上紧时拨孔不能完全对齐支撑环开口;

2)检查紧固件表面是否平整,清除油漆,金属垫片等杂物,安装液压拉伸器;

3)连接高压软管,打开液压泵泄放阀,用拨杆旋紧拉伸器,以使拉伸器压回低位;

4)检查支撑环开口至方便人员操作方向;

5)安装液压螺母需分两次上紧,一般选择规定值的2/3作为di一次上紧值,例:MAN B&W品牌主机缸头螺栓预紧力为900 BAR,可以在di一次压紧时泵压至600 BAR,第二次上紧再泵压至规定值900 BAR;

6)液压泵开始泵压后,检查每个拉伸器升程是否正常。如有拉伸器不动作或漏油,应检查并正确连接高压软管或更换拉伸器;

7)泵压过程中,操作人员应使用拨杆跟随上紧液压螺母,如两人上紧液压螺母,应随时沟通液压螺母的上紧情况,包括是否能够上紧,上紧的行程(一般按拨动几个孔计数);

8)泵压达到di一次上紧值时,用拨杆收紧液压螺母。注意不要加长拨杆,也不要使用其他工具上紧,使用腕力上紧即可;

9)打开液压泵的泄压阀,将拉伸器压力泄放至0 BAR;

10)再次启动液压泵,操作人员此时应随时用拨杆检查上紧液压螺母,确认压力达到di一次上紧值之前,液压螺母是不应该被拨动的,并且达到di一次上紧值后应开始能够拨动上紧液压螺母;

11)继续泵压至规定上紧值,此过程中操作人员应随时用拨杆跟随上紧液压螺母,并记住每一个液压螺母上紧的行程(一般按拨动几个孔计数)。液压螺母全部上紧后,比较各自的上紧行程,如相同,说明每一个螺母都达到规定预紧力;如有个别螺母上紧行程差别较大,应检查该螺母相关部件,或更换液压拉伸器重新上紧。

2.3 液压拉伸器的维护

液压拉伸器使用完毕后,应擦拭干净,妥善保管,特别是油管快速接头部位应盖上防尘罩,防止灰尘或其他金属屑渗入,造成活塞和活塞缸的磨损。

液压拉伸器如果发生渗漏,应检查、更换密封件。一般液压拉伸器有两道密封件,分别安装于活塞和活塞缸环槽内,每一道密封件由一根O型密封圈和一根支撑圈组成。更换时可以卸下放气螺钉,使用压缩空气就可以轻松将活塞和活塞缸分开。注意使用压缩空气应先打开压缩空气,然后将空气管逐渐压紧至放气螺钉口处,慢慢顶出。

活塞缸和活塞分开后,将活塞缸的密封件安装到环槽中,注意支撑圈在下,O型密封圈在上,即支撑圈远离液压油,O型密封圈靠近液压油;倒置活塞,将活塞密封件安装到环槽中,安装遵循支撑圈远离液压油,O型密封圈靠近液压油的顺序即可;密封件安装完毕,使用专用工具将活塞压进活塞缸;连接液压泵和液压拉伸器,慢慢泵油,直到放气口有油溢出;装复放气螺钉。

3 安全注意事项

1)操作人员应正确穿戴劳动保护用品,佩戴安全防护眼镜;

2)液压拉伸器工作时,正上方严禁站人;

3)禁止人员跨立在高压软管上,禁止人员在高压软管回弹方向进行操作;

4)液压拉伸器属于专用工具,不可以挪作他用,防止损坏拉伸器;

5)液压拉伸器不得超负荷、超行程使用;

6)严禁使用磨损、老化等存在缺陷的高压软管、快速接头。

参考文献:

[1]高延军.浅论船用液压拉伸器操作经验[J].天津航海,2020(04):20-21.

作者简介:

高延军,轮机长,中远海运船员管理有限公司天津分公司
